Heed Sturzbügel für CRF 1100

Zitat von MacReiner

Vielleicht kannst du dich hier orientieren:

Alles anzeigen

Ja, das wären bessere Bilder für die Montageanleitung!

Bin ja selbst irgendwann, nach 3x wieder Umbauen, draufgekommen.
Das hat mich Zeit gekostet.... deswegen mach ich morgen weiter...

Ich musste an dieser Stelle auch ein wenig puzzlen.

Auf der linken Seite muss die Schraube mit dem Kopf nach vorne zum Werkzeugkasten zeigen, dann hat der Kasten mehr Platz.

Ich hab das falsch herum gemacht, weil sich die Schraube von hinten nach vorne leichter durchstecken ließ.

Die Folge ist, dass die Schraube an dem Werkzeugkasten anliegt.

Kleiner Fehler, große Wirkung!

Hatte vorher eine 2017er, ebenfalls mi Heed...... Der wurde überwiegend ganz anders befestigt und die Montage war insgesamt einfacher.

Zitat von Lisij

Macht mir keine Angst Jungs

Alles anzeigen

Nee! Schau dir die 2 Teile und MacReiners Bilder ganz genau an.
Kriegst Du hin!

Kleiner Tipp...

Die Laschen haben jeweils unterschiedlich große Bohrungen.

Im Nachhinein weiß ich jetzt, dass die kleineren Löcher zur Motorschraube gehören, also diese da durch muss.

D.h., es bleiben somit nur noch die 2 Möglichkeiten, welche Lasche auf welche Seite gehört.

Ich habe die Anbauanleitung nun auch als PDF. Die Qualität der Bilder ist, im Vergleich zur beiliegenden Druckausgabe, sehr gut und man kann am PC auch mal vergrößern um Details besser einzusehen.

Einfach eine Mail an Heed schreiben, ein paar Stunden später ist das PDF da.

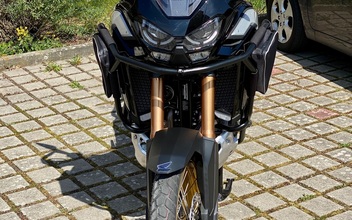

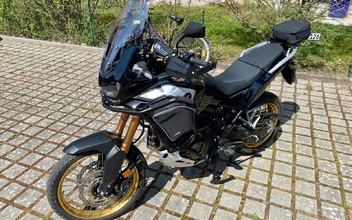

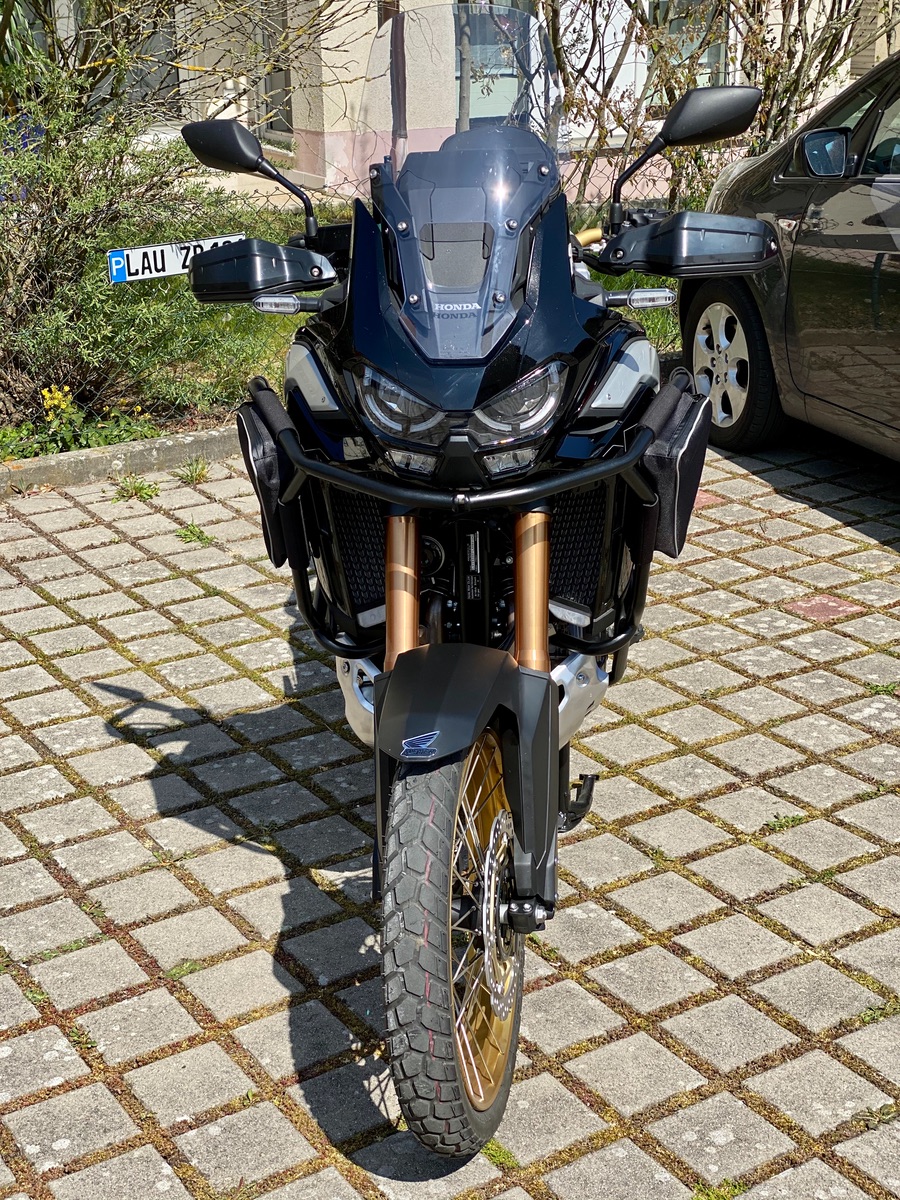

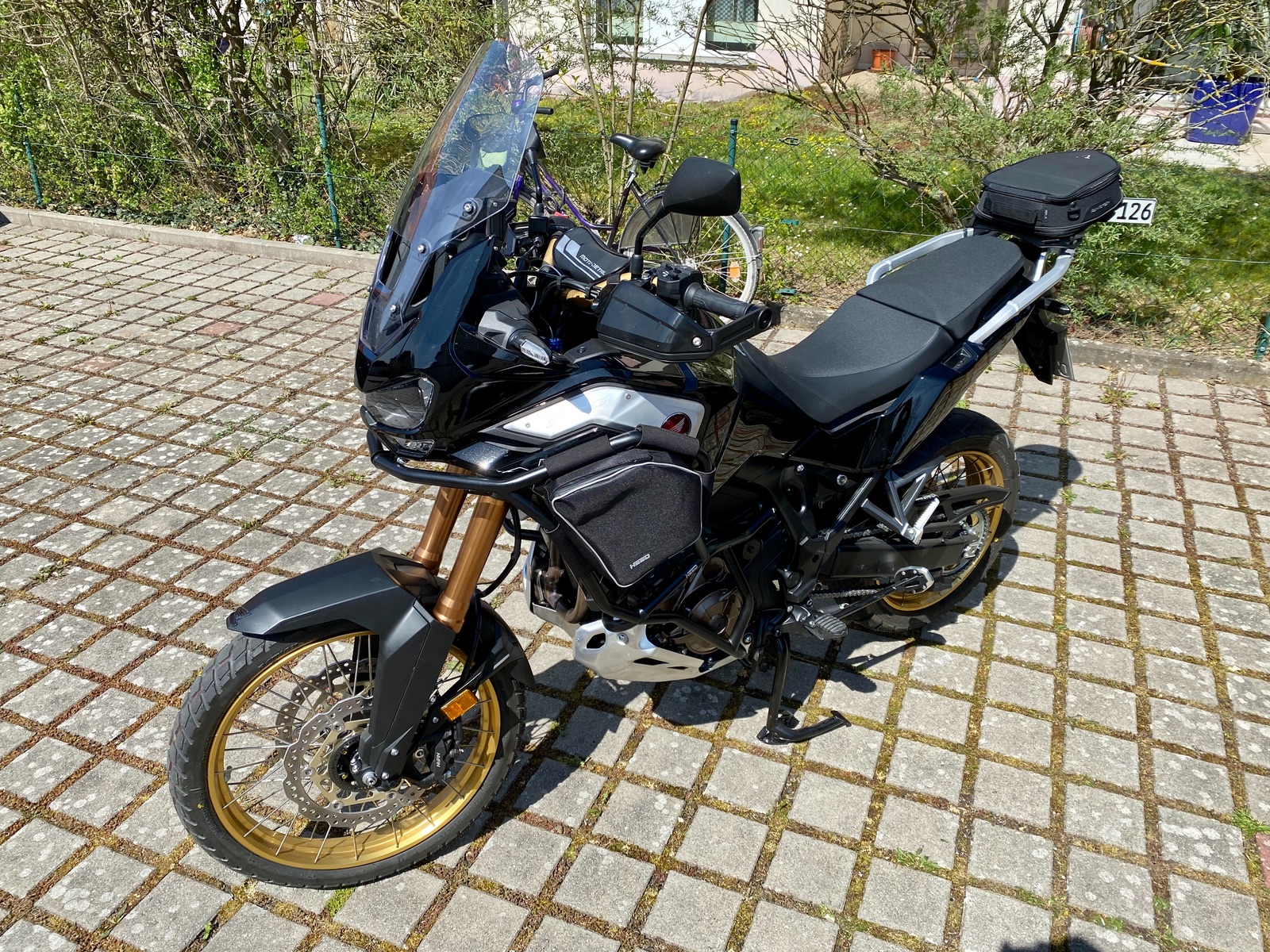

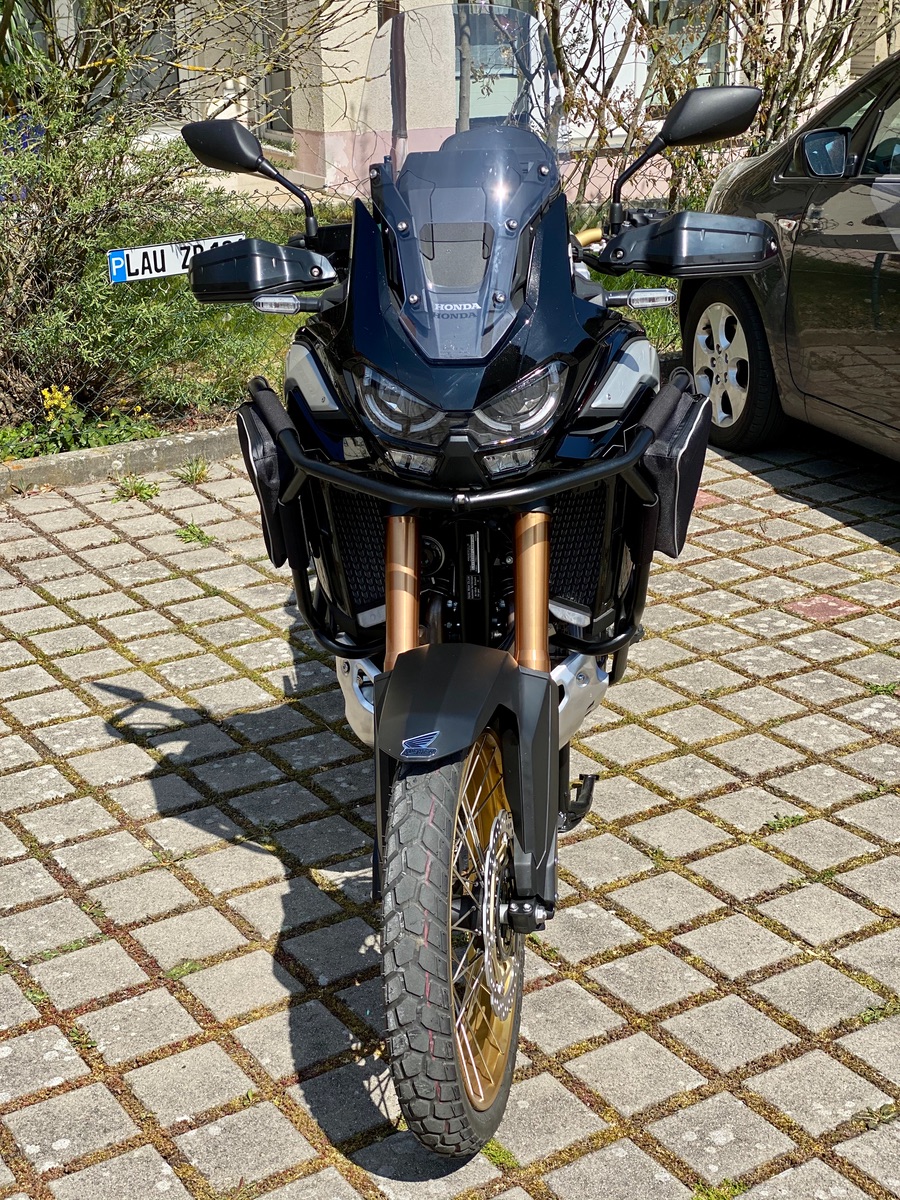

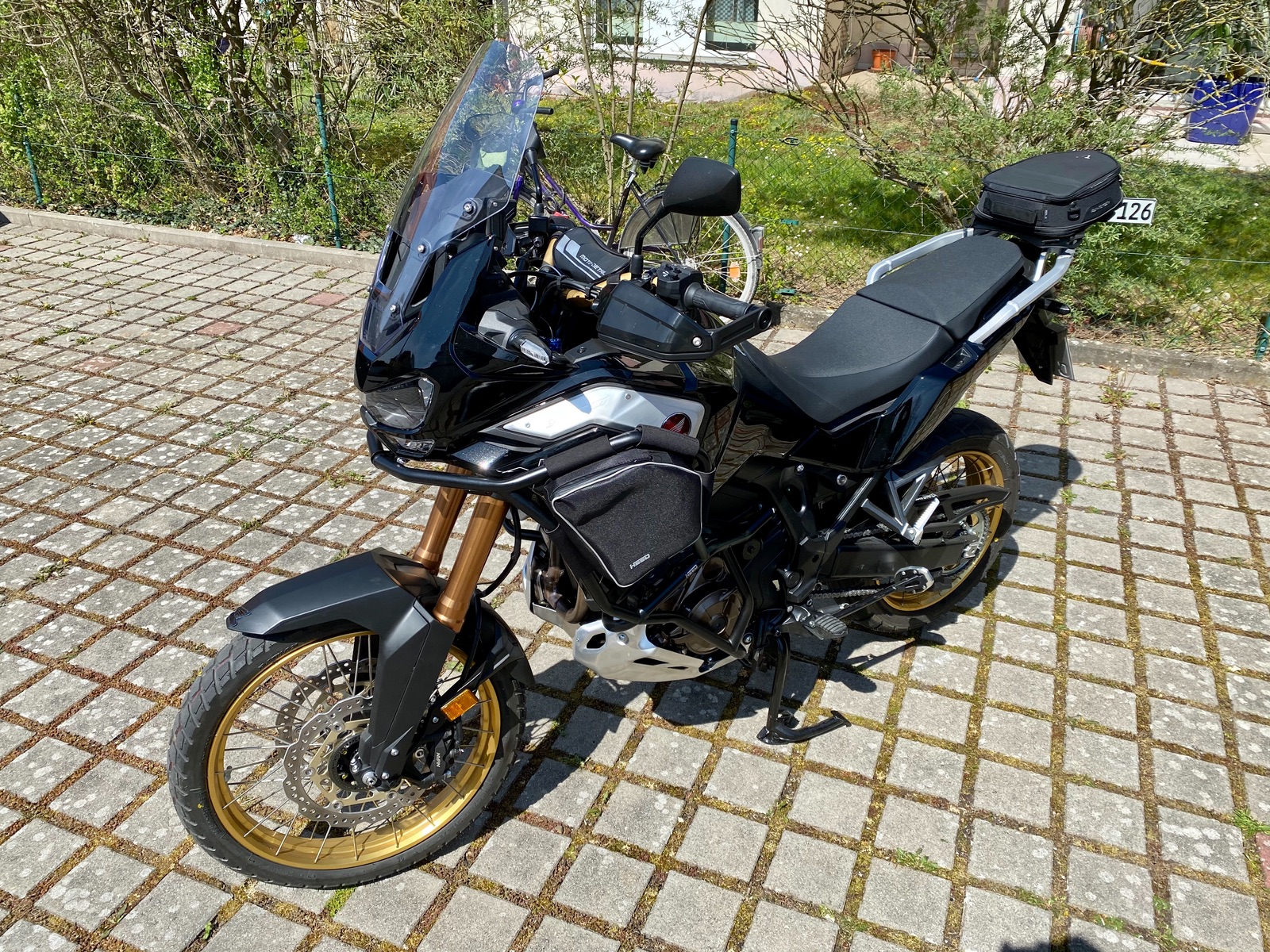

Habe fertig.....

Klasse!

Glückwunsch 🎈

Auf dass er immer nur optischer Zierkram bleibt.

Die restlichen Schritte, nach dem o.g, kleinen Zwischenstopp wg. den Laschen, waren selbsterklärend.

Manchmal etwas fummelig, vor allem wenn man so große Pranken hat wie ich, aber einfach.

Na siehste, geht doch 👍

Hat auch nicht weh getan!?

In schwarz sieht der Bügel schön dezent aus.

Gefällt mir sehr gut.
