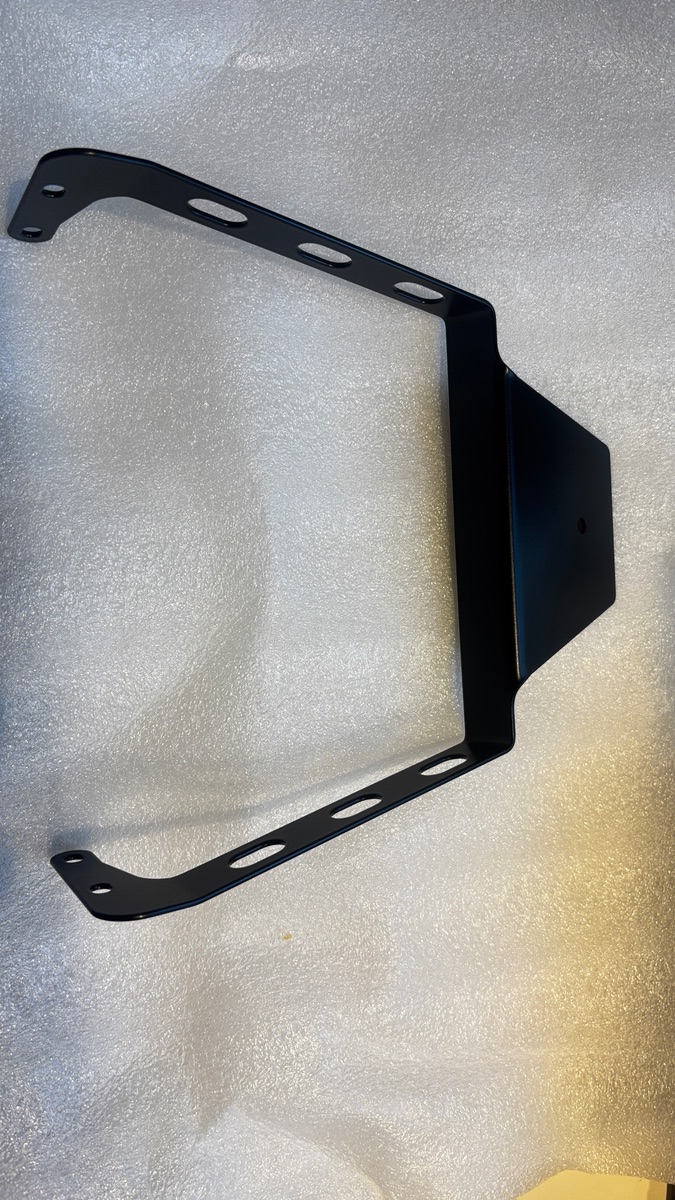

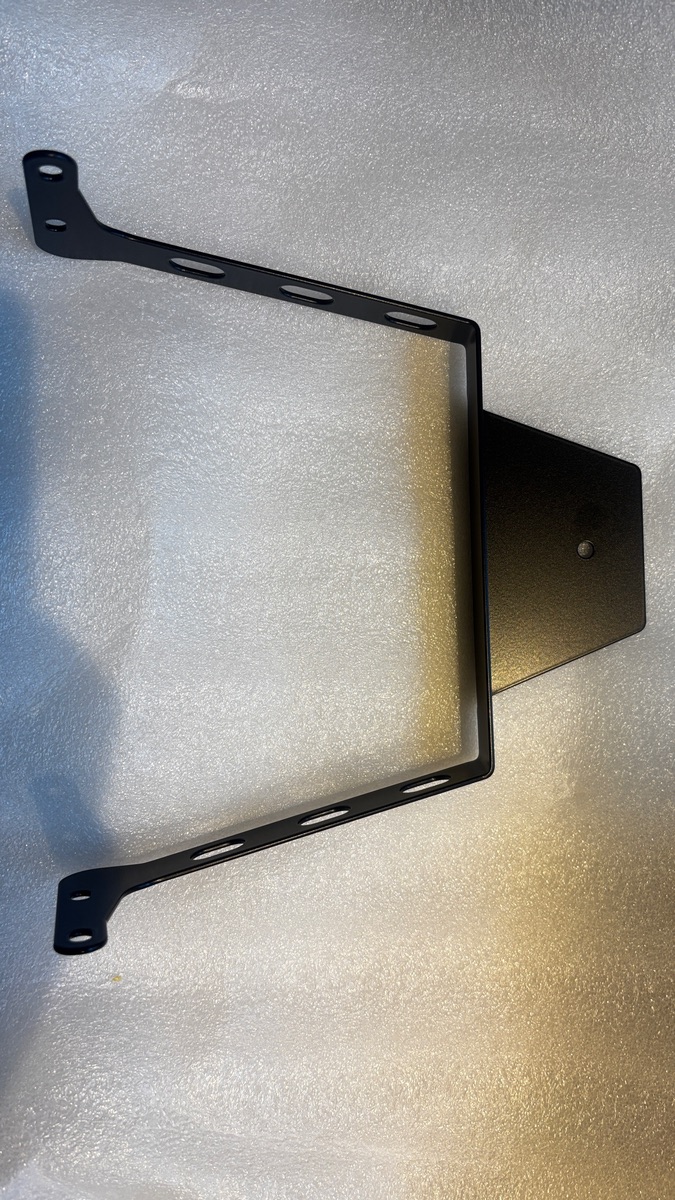

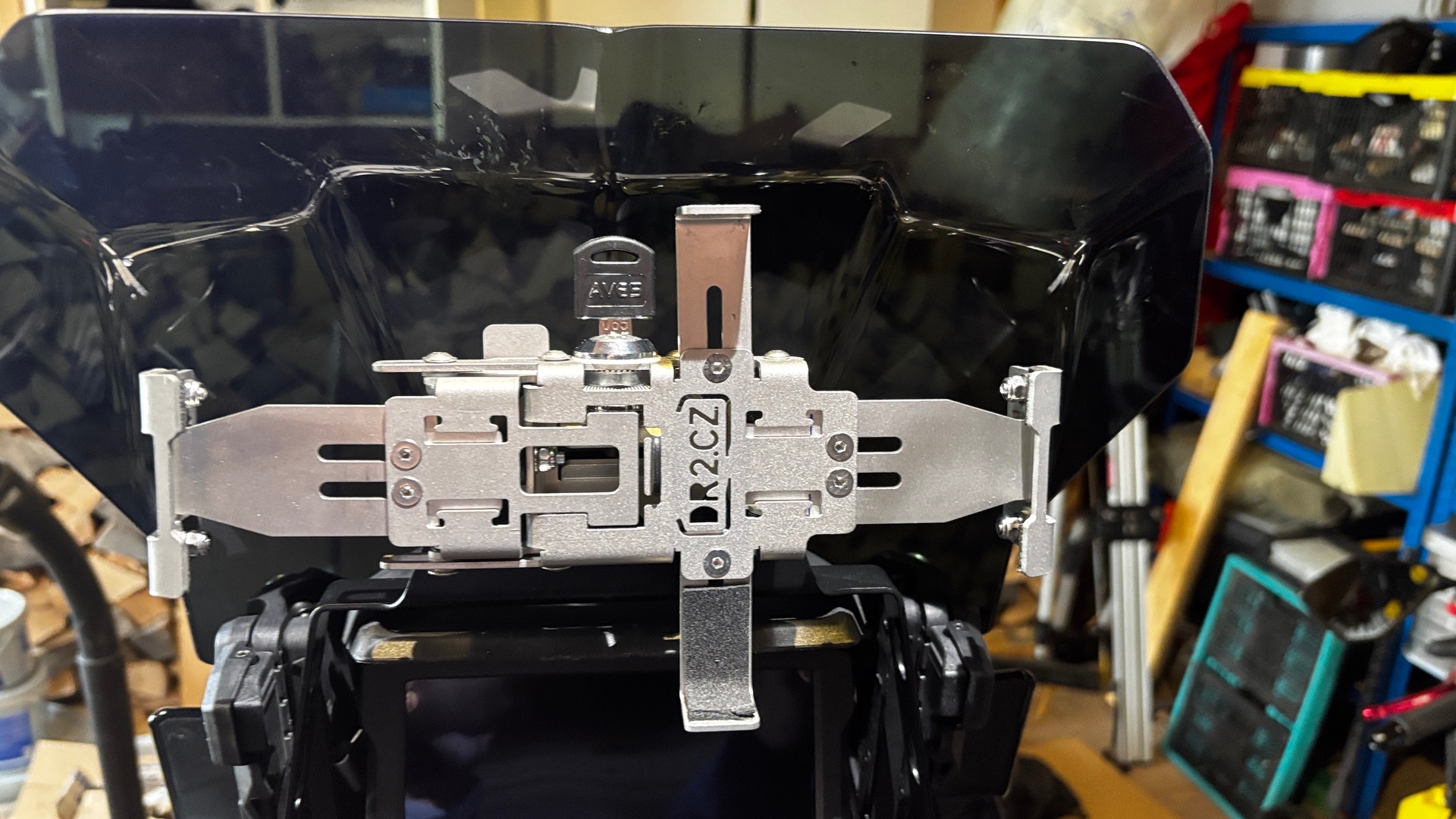

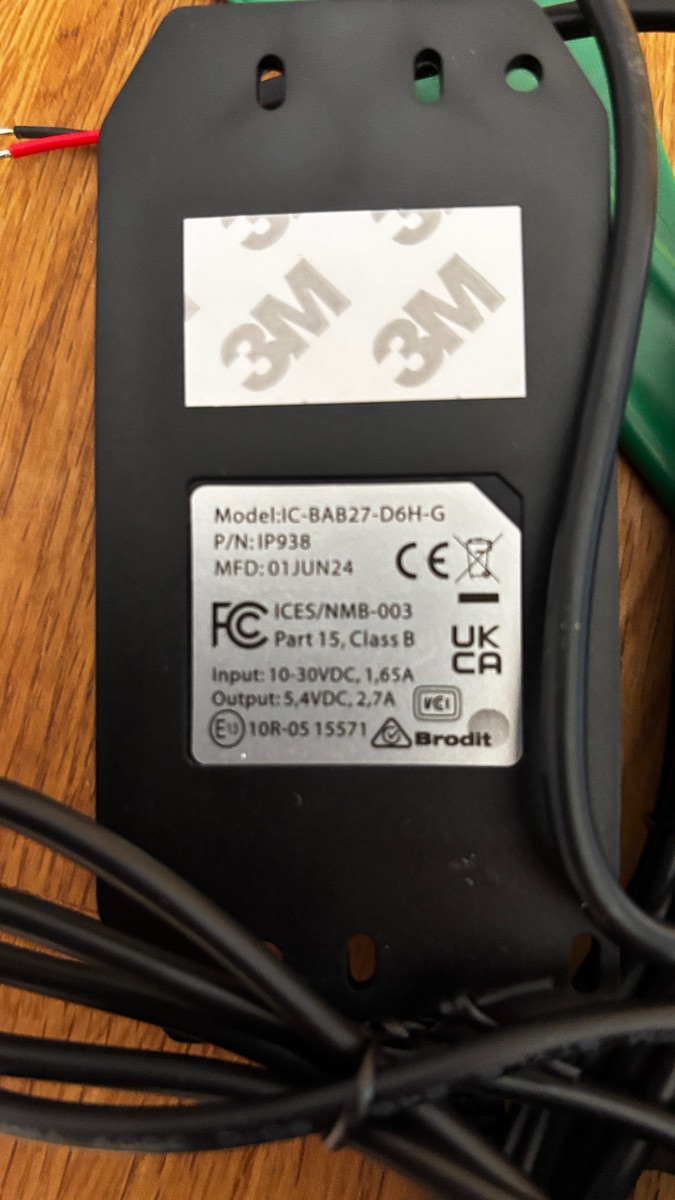

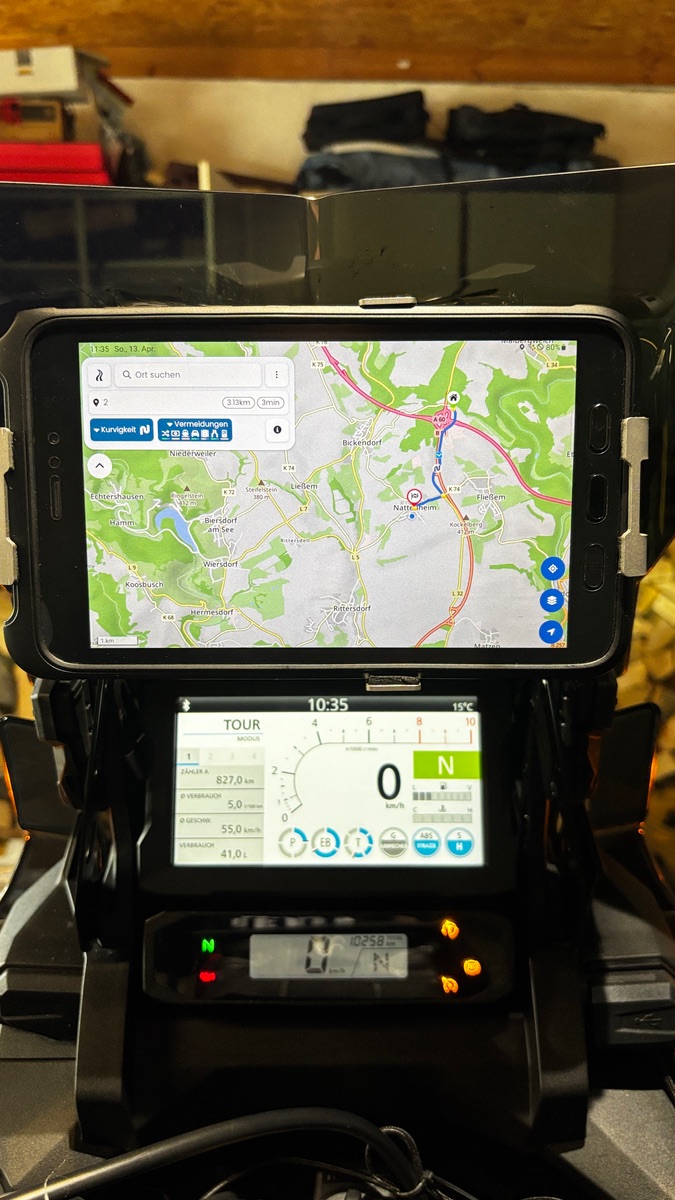

Alles anzeigenDer Stecker "OPTION HINTEN" (Im Schaltplan steckt da ein Blindstecker drauf) hat folgende 5 Leitungen:
Y - 77 -> Instrument ALARM
G - Z06 -> Verteiler 1 (GND -RR) -> geht als Masse auf diverse Relais.
R/W - B21 - Verteiler 2 (BackUp)
BI/R - 8 -> (Q) Sicherung = 10A HORN/STOP
R/W - F14 -> BCU - ALARM
Die BCU ist die Body Control Unit. Wenn man dort zuviel Saft zieht, besteht die Chance, dass man eine neue braucht. Sicherung ist keine in der Leitung F14.
Gemäß Iceman könnte man G=grün als Masse nehmen. Was ist davon geschaltetes plus?
Bl/r = blau/rot ?
