Carboluxe Sitzheizung am Zubehörstecker der SD14 anschließen???

    • Neu
    #51

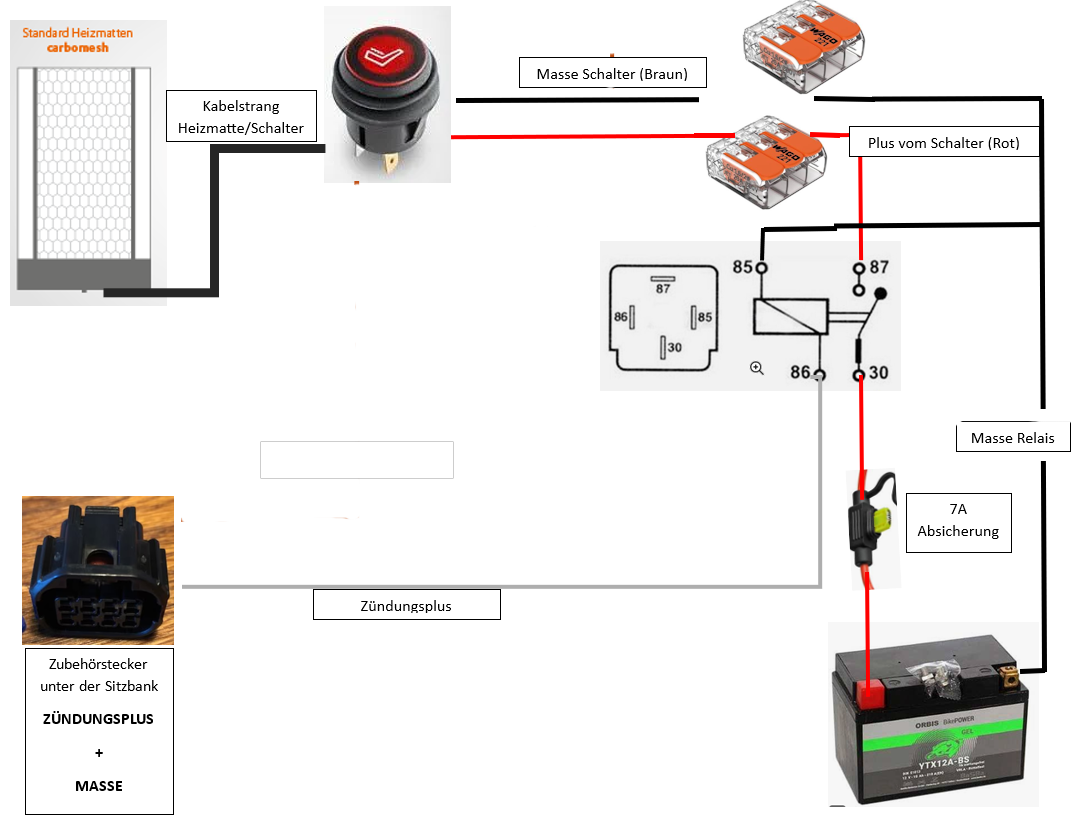

    Ich habe mal was ganz plakatives für mich aufgezeichnet und hoffe das ich von euch alles richtig übernommen habe.


    Verbinde ich die beiden Massekabel (Braun Heizung und 85 Relais) miteinander und gehe dann an die Masse vom Zubehörstecker?


    Bitte nicht lachen 😅

    • Neu
    #52

    Masse Heizung auf keinen Fall. Den Strom von 3,3 A hast du sowohl auf der

    Plus- als auch auf der Masse-Seite. Auf der Plus-Seite umgehst du das mit dem

    Relais, dann kannst du auf der Masse-Seite auch nicht auf den Stecker.

    Also auch hier einen Draht von der Batterie oder sonstwo vom Rahmen und

    dann alle drei Drähte mit einer Wago-Klemme verbinden.

    Rentner heißen deswegen Rentner, weil der Begriff bei zunehmender

    geistiger Verwirrung auch rückwärts gelesen noch einen Sinn ergibt :character-oldtimer:

    • Neu
    #53

    In die WAGO-Klemme gehen:

    - Kabel vom Steckplatz 85 Relais

    - Kabel Braun (Masse Heizung/vom Schalter)

    - Kabel (Fahrz Masse o. Batterie - )

    Die Masse aus Zubehörstecker brauche ich dann ja überhaupt nicht, sondern lediglich nur Zündungsplus.


    Richtig?

    • Neu
    #54

    Ja, und nimm mir das bitte nicht übel.

    Aber du erscheinst mir in dieser Sache so unsicher, daß du dich

    bei jeder Frage gefühlt zehnmal rückversicherst. Such dir jemand,

    der sich mit Elektrik auskennt und der dir helfen kann.


    Ich denke, daß ich dir mit Schaltplan und sonstigen Tips alles an

    die Hand gegeben habe. Mag auch sein, daß ich das als gelernter

    Elektriker etwas zu kritisch sehe. Auf jeden Fall viel Erfolg beim

    Einbau.

    Rentner heißen deswegen Rentner, weil der Begriff bei zunehmender

    geistiger Verwirrung auch rückwärts gelesen noch einen Sinn ergibt :character-oldtimer:

    • Neu
    #55

    Ja, ich werde das wohl auch so machen 👍


    Tatsächlich möchte ich einfach nichts falsch machen und nachher am Moped irgendein Problem haben.


    Ich danke dir! Melde mich, wenn es umgesetzt ist 😉👍

    • Neu
    #56


    Du bist auf einen guten weg. Wenn du dir unsicher bist, einfach eine 12V Batterie schnappen und Ausprobieren. Sollte was nicht passen, fliegt die Sicherung.

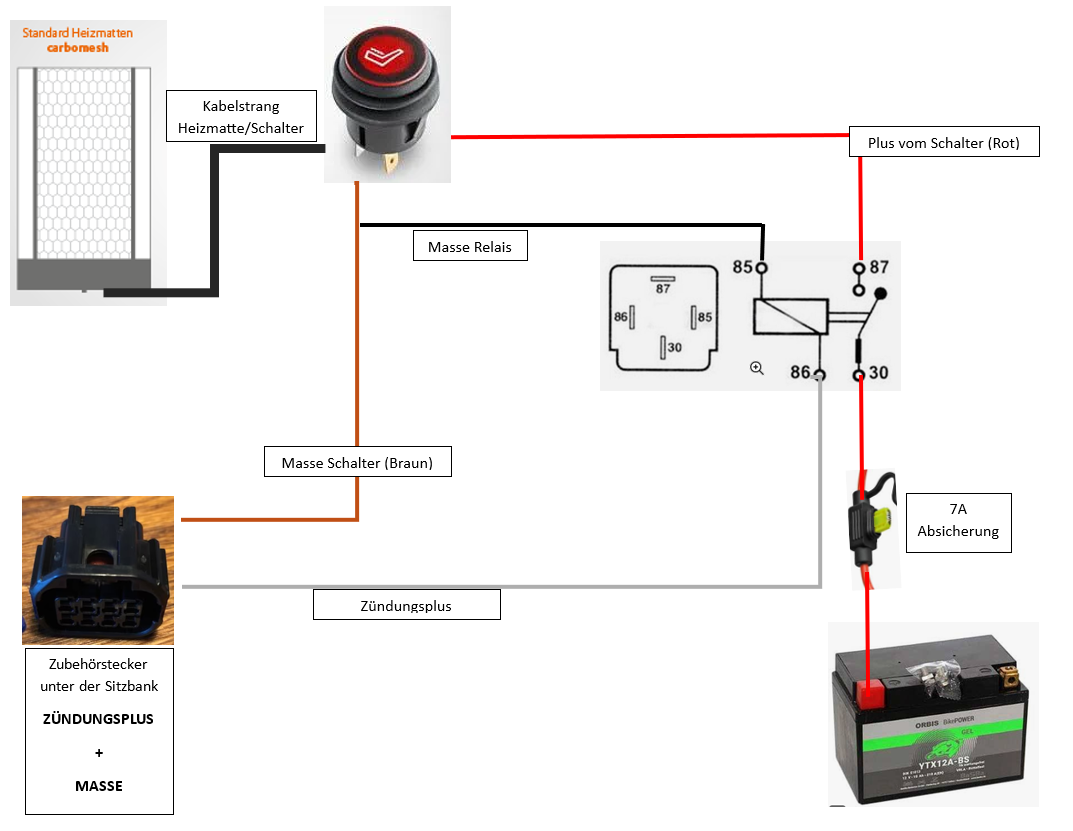

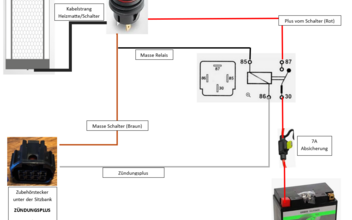

    Ich hab deine Zeichnung mal Angepasst. Wenn du dir Wagos besorgst die ein paar mehr Plätze haben, hast du Reserve für nen Kettenöler, Sozius Heizung etc.

    Hint: Bei einem Relais mit 5 Polen würde ich die Batterie nicht an Klemme 30 sondern 87 legen. Ansonsten hätte man 87a Spannung im Ausgeschalteten Zustand.

    --

    Genagelte Schrauben halten besser als geschraubte Nägel ;)

    • Neu
    #57

    Ach super, ich danke dir für die Anpassung 👍.

    Verstanden habe ich es auf jeden Fall 😅.

    Ich besorge mir jetzt die einzelnen Teile und dann teste ich das Ganze.
