Hier wird der Füllvorgang anschaulich gezeigt:
Alles anzeigenWelche Muttern meinst Du ?
Danke für deine zusätzlichen Fotos und Erklärungen. Nach deinen ersten Konstruktionszeichnungen und Fotos vom Anbau sah es für mich so aus, als würde der Öler von innen an die Metall-Befestigung des Kettenschutzes angebracht und man bräuchte dafür Muttern, die auf die Schrauben gedreht würden. Das war ein Denkfehler von mir. Vergiss es einfach.
Ich war nun 5 Tage und 1700km mit meiner kleinen Modifikation des Nemo unterwegs und kann folgendes sagen. Im Prinzip funktioniert das sehr gut und ich brauche endlich kein Kettenspray mehr dabei haben. Wichtig ist, dass man nicht zu viel aufträgt. Ich habe alle 2 Tage , etwa nach 500km eine 90 Grad Umderehung gemacht. Am 2 Tag einmal 180 Grad und da hat es dann die Felge versaut. Ist nicht nötig. 90 Grad langt vollkommen.
Ich werde das Teil noch etwas schöner designen und melde mich wieder. Ich teste auch eine Version ohne die Endschläuche. Wenn die dann verstopfen, braucht man nur einen Draht oder Pfeifenreiniger und es geht weiter ... Mal sehen wie ich das löse. Ich bleibe jedenfalls bei dem Doppelauslauf für das Öl. Ach ja, ich habe 80W90 Öl gekauft. Das war nix mit dem Kettensägenöl. Das hat eben doch andere Anforderungen.
Nachdem ich hier länger mitgelesen habe und mir die ein oder andere Idee abgeschaut habe, wollte ich gern etwas zurück geben und meine Lösung zeigen.

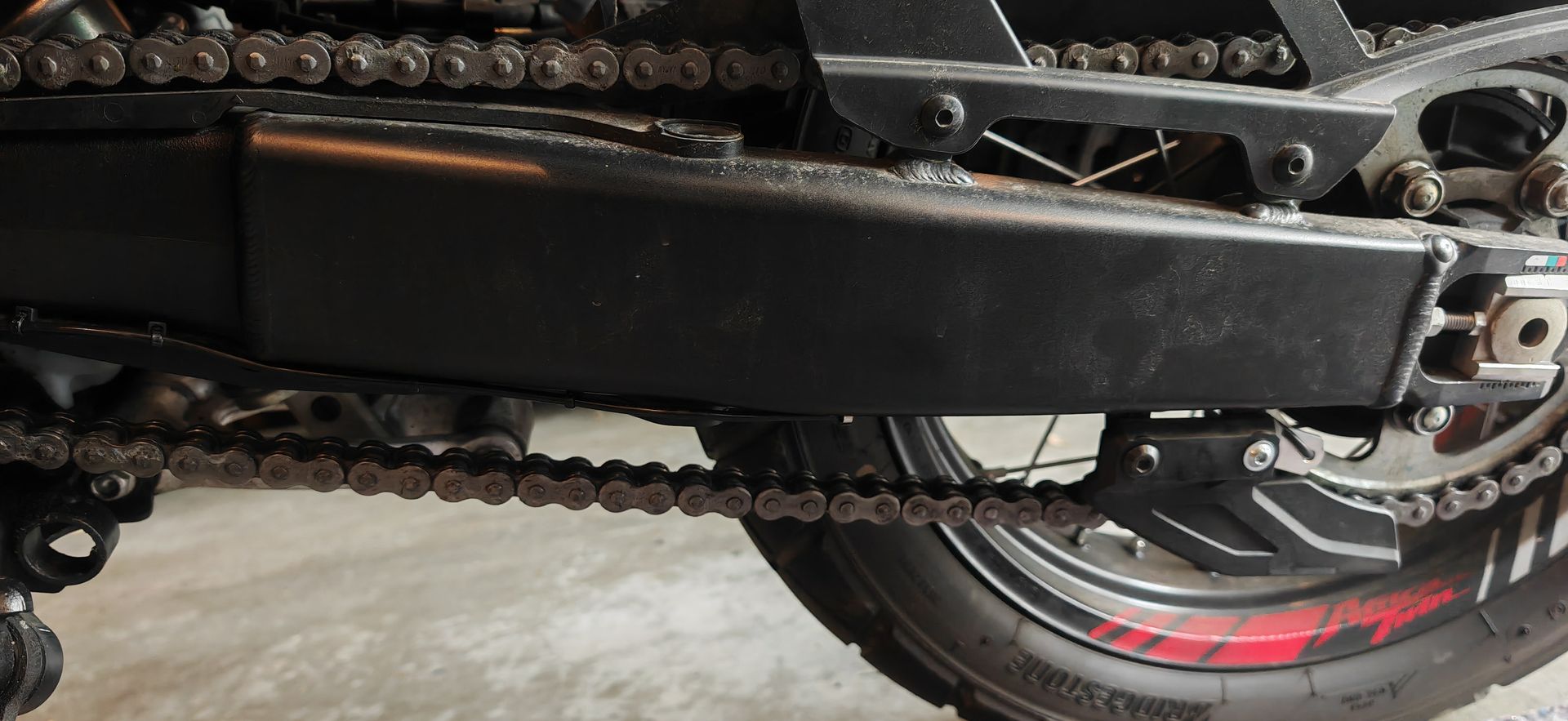

Getreu nach dem Motto KISS - Keep It Super Simple habe ich lediglich eine Schraube, Mutter und Federscheibe zusätzlich benötigt. Zu sehen ist meiner Meinung nach so gut wie nichts.

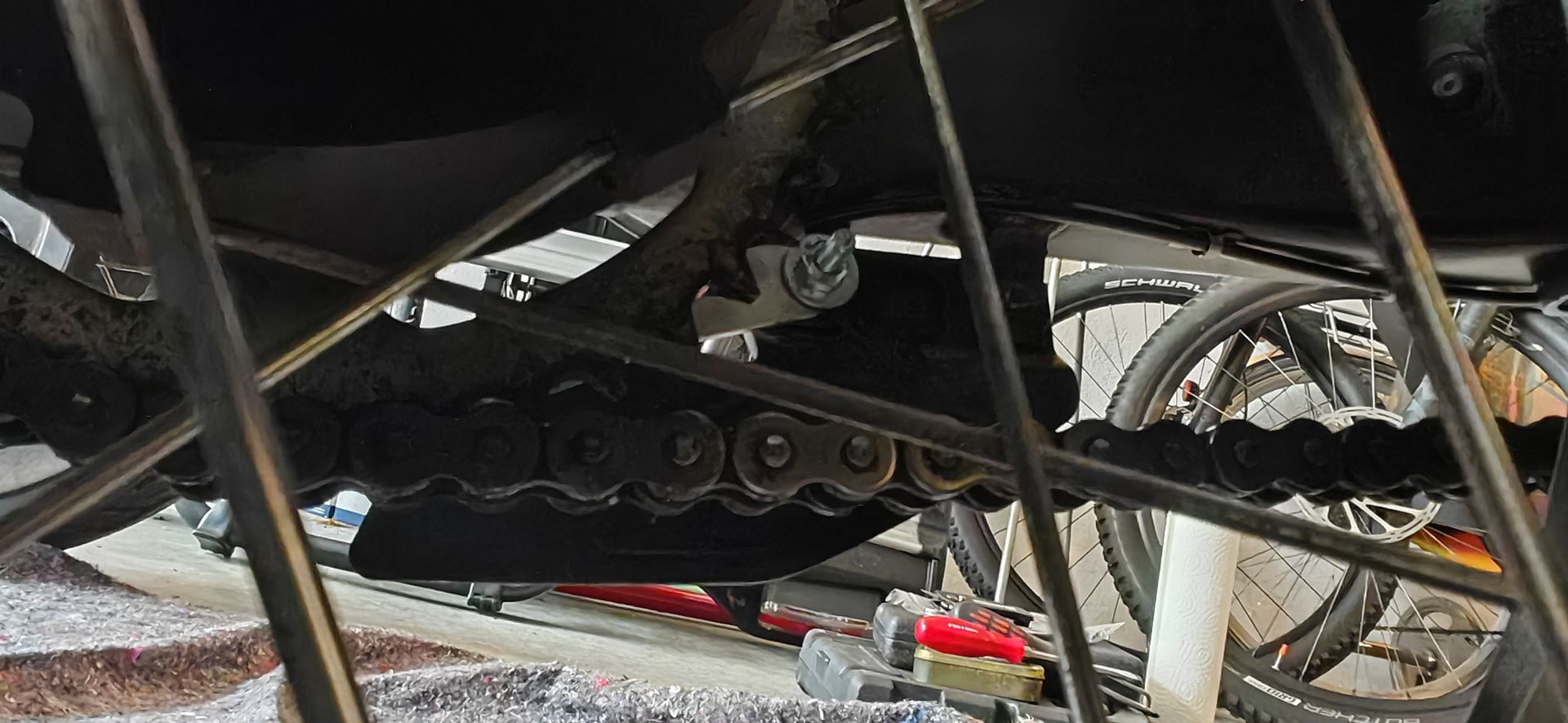

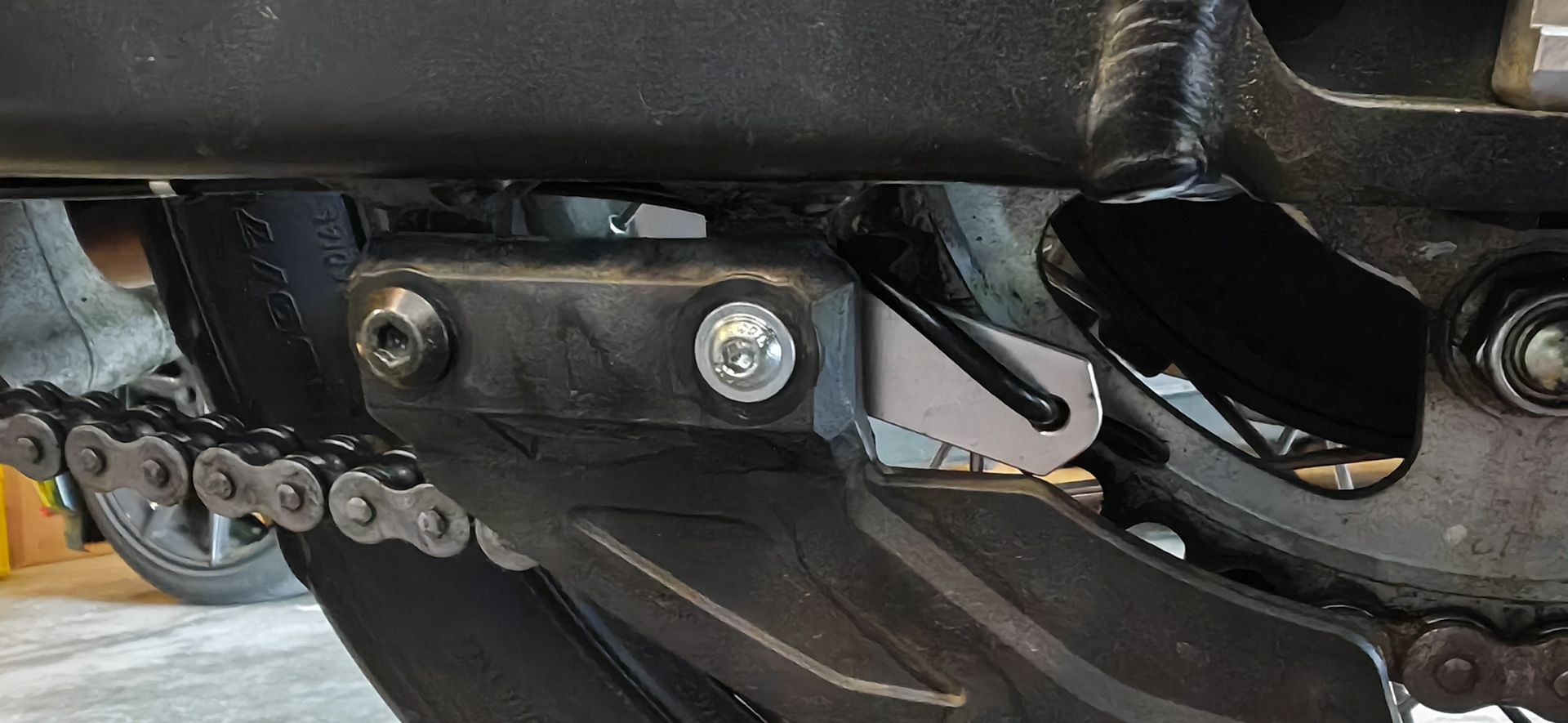

Wer wie ich den Öler in Asien gekauft hat, wird sich über die beiliegende zusätzliche Haltelasche freuen. Nachdem ich die hintere Schraube des unteren Kettenschutzes gegen eine Längere getauscht habe, konnte ich diesen mit Scheibe, Federring und Sicheringamutter befestigen. Erfreulicher Weise stützt die Lasche sich anschließend auf dem Kettenschutz ab.

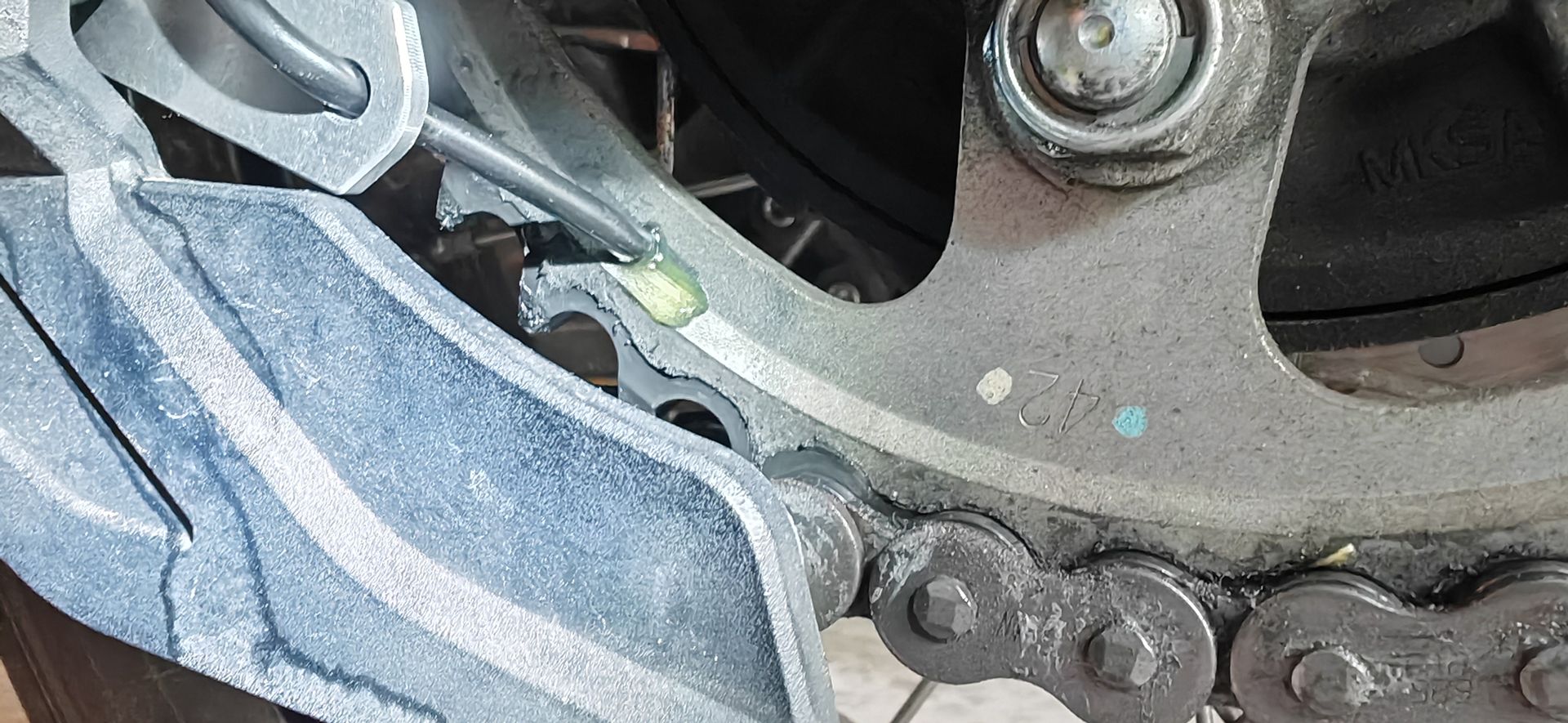

Der Schlauch endet dann sehr schön in der Fase des Kettenblattes.

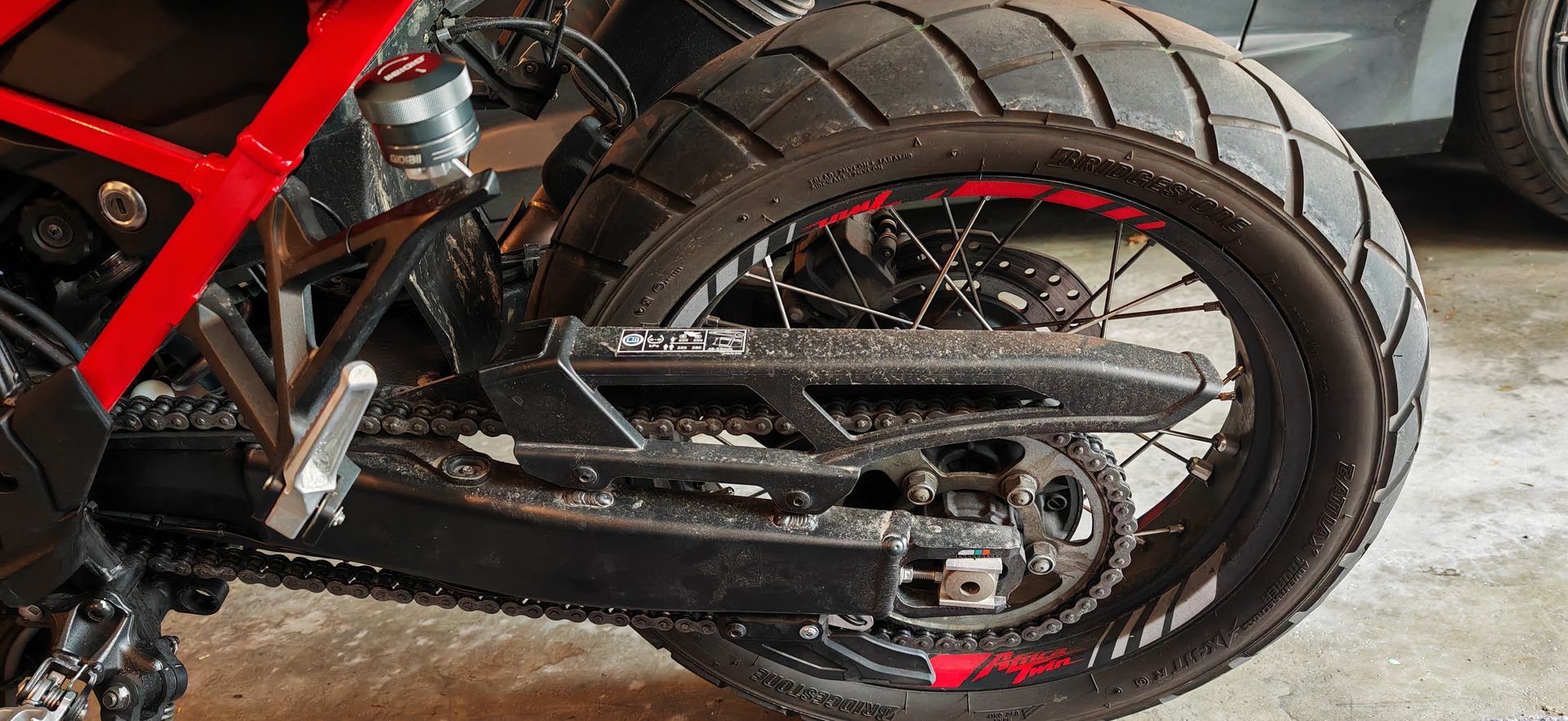

Hier noch ein Blick von hinten

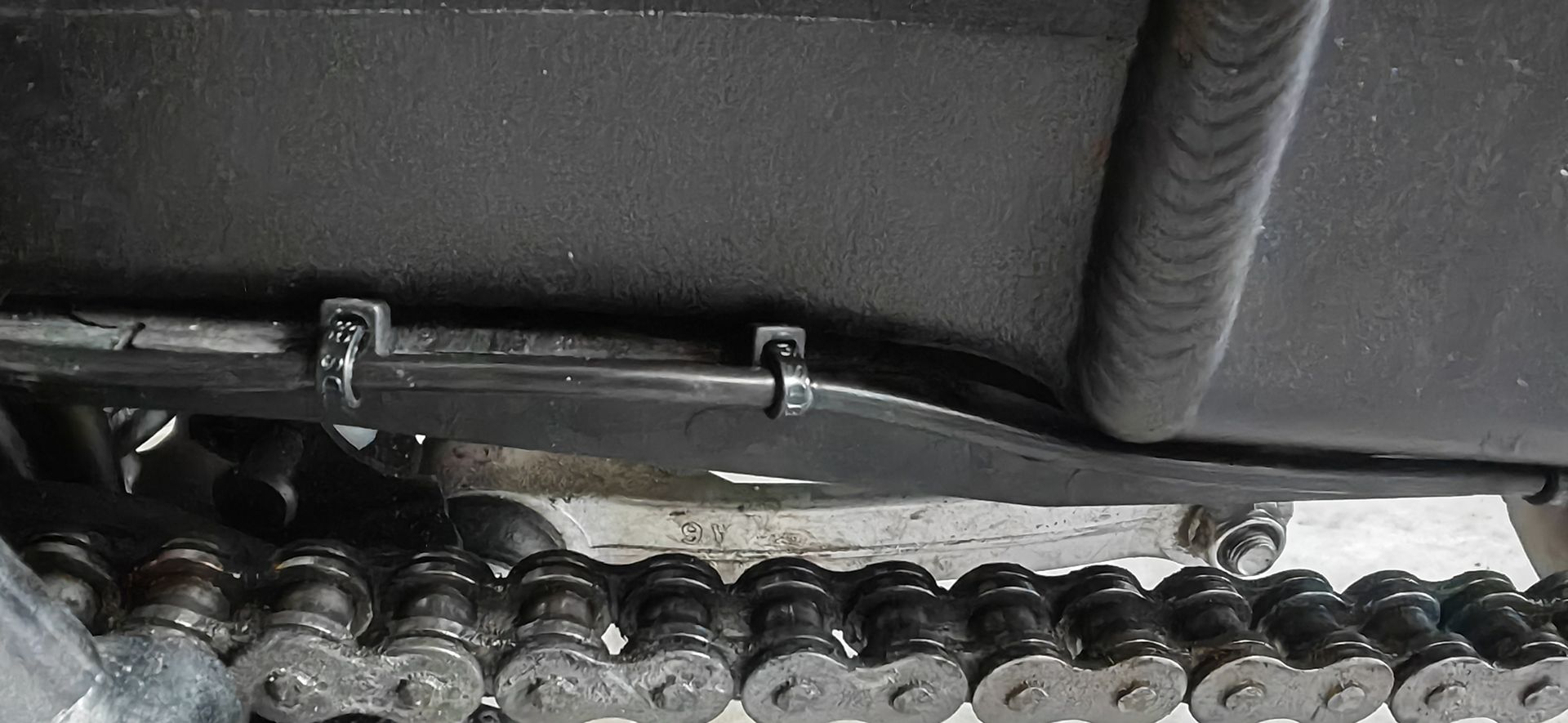

Den Schlauch habe unterhalb der Schwingen geführt und zur Befestigung einfach Kabelbinder nur um den Schlauch fest gezogen. Die offenen Enden habe ich zwischen Kettenschiene und Schwingen gezogen, vorne hinterm Rahmenschutz festgezogen und dann zur Sozius Raste.
Nach dem Befüllen 90° Grad gedreht und nach kurzer Zeit den Tropfen gesehen.
Danach noch Kette vom Fett befreit. Als nächstes steht der Fahrtest an.
Vielleicht hilft es ja einem.
Alles anzeigenNachdem ich hier länger mitgelesen habe und mir die ein oder andere Idee abgeschaut habe, wollte ich gern etwas zurück geben und meine Lösung zeigen.
Getreu nach dem Motto KISS - Keep It Super Simple habe ich lediglich eine Schraube, Mutter und Federscheibe zusätzlich benötigt. Zu sehen ist meiner Meinung nach so gut wie nichts.
Wer wie ich den Öler in Asien gekauft hat, wird sich über die beiliegende zusätzliche Haltelasche freuen. Nachdem ich die hintere Schraube des unteren Kettenschutzes gegen eine Längere getauscht habe, konnte ich diesen mit Scheibe, Federring und Sicheringamutter befestigen. Erfreulicher Weise stützt die Lasche sich anschließend auf dem Kettenschutz ab.
Der Schlauch endet dann sehr schön in der Fase des Kettenblattes.
Hier noch ein Blick von hinten
Den Schlauch habe unterhalb der Schwingen geführt und zur Befestigung einfach Kabelbinder nur um den Schlauch fest gezogen. Die offenen Enden habe ich zwischen Kettenschiene und Schwingen gezogen, vorne hinterm Rahmenschutz festgezogen und dann zur Sozius Raste.
Nach dem Befüllen 90° Grad gedreht und nach kurzer Zeit den Tropfen gesehen.
Danach noch Kette vom Fett befreit. Als nächstes steht der Fahrtest an.
Vielleicht hilft es ja einem.
Ich kann noch den Tipp geben in den Kunststoffschlauch ein dünnes Messingröhrchen zu stecken, dieses habe ich am Ende abgeschrägt so läuft es sauber am Kettenblatt.
Der originale Halter lässt sich eigentlich perfekt hinten an der Finne befestigen.
Klar, es gibt sehr viele Möglichkeiten. Dies ist wahrscheinlich die am meisten vorkommt und sie funktioniert. Was mir nicht daran gefällt ist, dass das Ende einfach nur durch dieses Endstück gesteckt wird. Ich glaube dass das gerade im Gelände doch anfällig ist. Und wer einem nicht holt ist, zieht das einfach heraus oder verändert es sonst wie.
Alles anzeigenNachdem ich hier länger mitgelesen habe und mir die ein oder andere Idee abgeschaut habe, wollte ich gern etwas zurück geben und meine Lösung zeigen.
Getreu nach dem Motto KISS - Keep It Super Simple habe ich lediglich eine Schraube, Mutter und Federscheibe zusätzlich benötigt. Zu sehen ist meiner Meinung nach so gut wie nichts.
Wer wie ich den Öler in Asien gekauft hat, wird sich über die beiliegende zusätzliche Haltelasche freuen. Nachdem ich die hintere Schraube des unteren Kettenschutzes gegen eine Längere getauscht habe, konnte ich diesen mit Scheibe, Federring und Sicheringamutter befestigen. Erfreulicher Weise stützt die Lasche sich anschließend auf dem Kettenschutz ab.
Der Schlauch endet dann sehr schön in der Fase des Kettenblattes.
Hier noch ein Blick von hinten
Den Schlauch habe unterhalb der Schwingen geführt und zur Befestigung einfach Kabelbinder nur um den Schlauch fest gezogen. Die offenen Enden habe ich zwischen Kettenschiene und Schwingen gezogen, vorne hinterm Rahmenschutz festgezogen und dann zur Sozius Raste.
Nach dem Befüllen 90° Grad gedreht und nach kurzer Zeit den Tropfen gesehen.
Danach noch Kette vom Fett befreit. Als nächstes steht der Fahrtest an.
Vielleicht hilft es ja einem.
Alles anzeigenAber sichert die kleine Schraube vom Versteller mit nem Tropfen Loctite.
Bei mir hat sich die Schraube verabschiedet.
Mir war dieses schwarz eloxierte Endstück zu flimsig und die vorgeschlagene Befestigung mittels zwei Kabelbinder fand ich optisch nicht so dolle. Deshalb behelfsmäßig die andere Halterung zweckenfremdet.
Alles anzeigenKlar, es gibt sehr viele Möglichkeiten. Dies ist wahrscheinlich die am meisten vorkommt und sie funktioniert. Was mir nicht daran gefällt ist, dass das Ende einfach nur durch dieses Endstück gesteckt wird. Ich glaube dass das gerade im Gelände doch anfällig ist. Und wer einem nicht holt ist, zieht das einfach heraus oder verändert es sonst wie.
Sorgen vor mutwilliger Manipulation habe ich da wenig und ich glaube auch der Schlauch wird zu großer Wahrscheinlichkeit an Ort und Stelle auch bei Geländeeinsatz verbleiben.
Dennoch warte ich gespannt auf deine Lösung mit dem Doppelauslauf. Letzterer macht für mich mehr Sinn, da ich ja nicht nur die Sichtseite der Kette vor Rost schützen will.
